HQL100智能電弧光保護系統
1 概述
中、低壓母線發生短路故障時，所產生的電弧光對設備及人員會造成極大的傷害，按我國現行的繼電保護設計標準，35kV及以下電壓等級的母線一般未裝設母線保護。然而，由于中低壓母線上的出線多，操作頻繁，三相導體線間距離與大地的距離比較近，容易受小動物危害，設備制造質量比高壓設備差，設備絕緣老化和機械磨損，運行條件惡劣，系統運行條件改變，人為和操作錯誤等原因，中低壓母線的故障幾率比高壓、超高壓母線高得多。但長期以來，人們對中低壓母線的保護一直不夠重視，大多采用帶有較大延時的后備保護來切除母線上的故障，往往使故障被發展、擴大，從而造成巨大的經濟損失。
2 開關柜內部電燃弧耐受時間
IEC298標準附錄AA中規定的開關柜內部燃弧時間是100ms，目前市場上銷售的開關柜基本上是按照IEC298標準生產的，也就是說，開關柜可以承受的電弧燃燒時間為100ms。由于發生弧光故障在斷路器動作前，故障短路電弧是一直在燃燒的，即保護動作時間加上斷路器分閘時間之和，即為電弧燃燒的持續時間。也就是說，從保護開關柜方面考慮，保護動作時間應在小于100ms切除故障以防止弧光短路故障進一步發展擴大造成更大的危害。

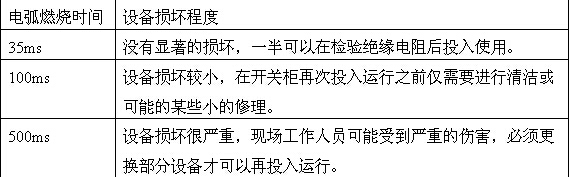

上表為各種燃弧持續時間對設備造成的損害程度。
3 變壓器的動穩定時間
據統計，一些地區110kV及以上等級的變壓器遭受短路故障電流沖擊直接導致損壞的事故，約占全部事故的50%以上，特別是變壓器低壓側出口（低壓母線）短路時形成的故障一般需要更換繞組，嚴重時可能要更換全部繞組，從而造成十分嚴重的后果和損失。國標規定的110kV及以上電壓等級的變壓器的熱穩定允許時間為2秒，動穩定時間為0.25秒。但實際上，在低壓側出口短路故障靠過流后備保護切除的動作時間往往在2秒以上，離0.25秒的變壓器的動穩定時間相差甚遠。所以，可以說，繼電保護的不完善也是造成變壓器損壞的重要原因。

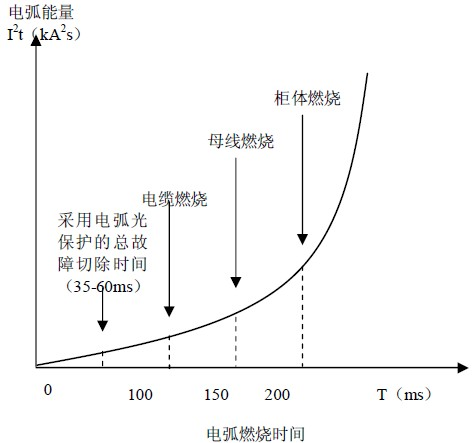

下圖為各種燃弧時間下產生的電弧能量及對電力設備的損壞程度。
電弧光一旦產生，其危害程度取決于電弧電流及切除時間，電弧產生的能量與 I2t 成指數規律快速上升。只有在極短時間內切除故障才能使設備不遭受害。若總切除時間大于 100ms，輕則設備局部燒損，重則造成開關柜爆炸以及人員傷亡，有的可能引發“火燒連營”的連鎖事故。所以，為了保證變壓器及母線開關設備的安全運行，根據繼電保護快速性的要求，迫切需要配置專用中低壓母線保護。
4 HQL100智能電弧光保護系統簡介
HQL100智能電弧光保護系統完美的解決了這一問題，該系統根據檢測到的電弧光信號，在極短的時間內（<1ms保護動作出口）即可切除母線（及饋線）故障，保障設備及人員安全，降低損失。
HQL100智能電弧光保護系統是我公司在長期電氣自動化產品設計研發的基礎上，引進國外先進技術理念研制的新一代智能型弧光保護產品。該系列產品包括HQL101主控單元和HQL102采集單元以及弧光探頭及光纖。
HQL100智能電弧光保護系統通過檢測開關柜內部發生故障時產生弧光這一特點，結合過流閉鎖這一原理，動作快速可靠、系統配置簡單、適應性強，是目前最為理想的母線保護解決方案。

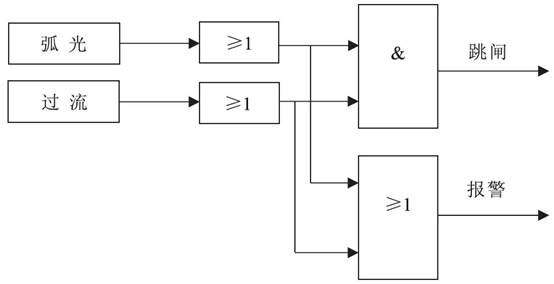

弧光保護系統可接入若干個由弧光傳感器傳來的電弧光信號以及電流信號�；」鈧鞲衅骺煞胖迷陂_關設備的任何位置，通常安裝在開關柜各間隔室中，也可沿母線放置。電弧光保護主要動作依據為故障產生的兩個不同因素：弧光及電流增量。當同時檢測到特定強度的弧光和電流增量時發出跳閘命令，并可顯示故障發生的位置。邏輯原理圖如下：
